1. Quando si esegue un test, la prima cosa che dobbiamo capire è di cosa si tratta. Vediamo cos'è la scarica elettrostatica?
Scarica elettrostatica, comunemente abbreviata in ESD, si riferisce al trasferimento di cariche elettrostatiche tra due oggetti con diversi potenziali elettrostatici a causa del contatto diretto o dell'induzione del campo elettrostatico. Dopo che l'energia del campo elettrostatico raggiunge un certo livello, il fenomeno della scarica attraverso il mezzo è la scarica elettrostatica.
Fenomeni comuni di scariche statiche nella vita quotidiana: durante le stagioni secche come l'inverno, quando spegniamo le luci e ci togliamo i vestiti per andare a dormire la notte, spesso sentiamo dei crepitii e a volte possiamo persino vedere delle piccole scintille. Toccando accidentalmente il dito di qualcun altro o toccando una maniglia di metallo quando si apre una porta, ci si sentirà elettrici.
Si verifica elettricità statica quando si tocca la maniglia della porta
2. Dopo aver compreso quanto sopra, vediamo perché è necessario condurre unProva ESD (scarica elettrostatica)?
Le scariche elettrostatiche possono causare cambiamenti nei campi elettrici e magnetici, causando malfunzionamenti delle apparecchiature e possono anche causare danni ai dispositivi semiconduttori tramite scambio di energia. Quindi, il test mira a rilevare l'immunità alle scariche elettrostatiche dell'EUT simulando la scarica dell'operatore o dell'oggetto a contatto con l'EUT.

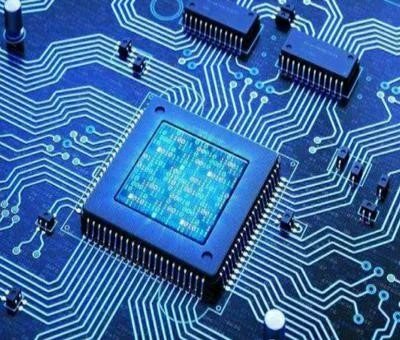

Tipico semiconduttore
Alcuni amici potrebbero non comprendere appieno il concetto di immunità.
L'immunità si riferisce alla capacità di un dispositivo, apparecchiatura o sistema di funzionare senza degradare le prestazioni quando si trova di fronte a interferenze elettromagnetiche. Ad esempio, quando il telefono cellulare soffre di elettrostatica, ma può continuare a effettuare chiamate, inviare messaggi, navigare su Internet e altre funzioni normali, allora possiamo dire che il telefono cellulare ha una buona immunità all'elettrostatica. Al contrario, se il telefono non ha segnale o altre anomalie funzionali dopo essere stato esposto all'elettrostatica, allora possiamo giudicare che l'immunità elettrostatica del telefono non è qualificata.
3. Dopo aver compreso lo scopo del test ESD, come si esegue il test?
Prendiamo come esempio le apparecchiature mediche. Esiste uno standard corrispondente YY0505 nel settore, che specifica come dovremmo condurre gli esperimenti, quali apparecchiature sono necessarie per l'esperimento, il lavoro di preparazione prima dell'esperimento, le fasi sperimentali e il contenuto che dovrebbe essere incluso nel rapporto sperimentale. In altre parole, abbiamo uno standard di riferimento. Il test di scarica elettrostatica nel test EMC (compatibilità elettromagnetica) dei dispositivi medici si basa principalmente su YY0505 e GB17626.2.
4. Quali attrezzature sono necessarie peretest di scarica elettrostatica?
Simulatore ESD
Tavolo isolato
Professionisti HCP e VCP
GRP (piano di riferimento a terra)

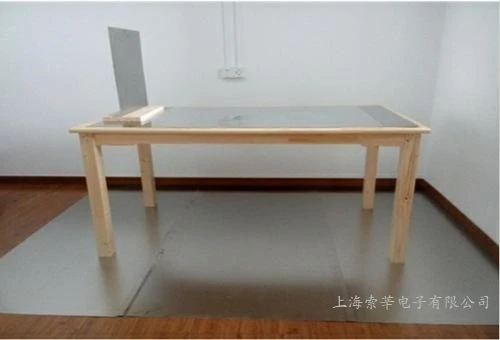

Tabella ESD

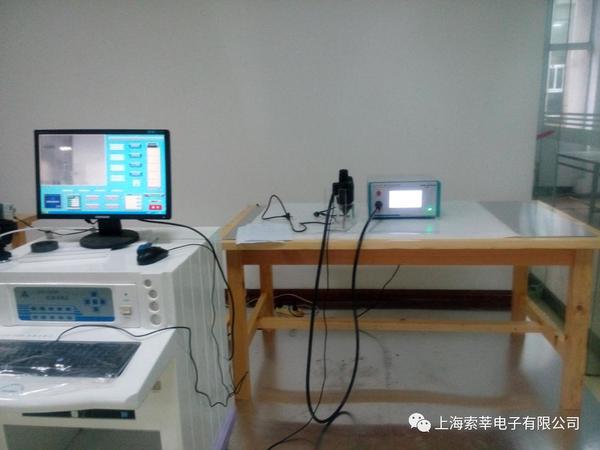

Sito di prova e attrezzatura
5. Ambiente sperimentale di scarica elettrostatica
Condizioni climatiche del laboratorio e ambiente di riferimento elettromagnetico: le condizioni climatiche devono soddisfare l'intervallo di pressione atmosferica da 86 kpa a 106 kpa, la temperatura ambiente da 15 gradi a 35 gradi e l'umidità relativa dal 30% al 60%. L'ambiente elettromagnetico deve essere in grado di garantire il normale funzionamento dell'apparecchiatura EUT senza influenzare i risultati del test. (Attualmente non esiste un consenso nel settore su come determinare se influisce su questo. A mio parere, se l'ambiente elettromagnetico è in uno stato controllato, possiamo considerarlo non influenzato. Ad esempio, se non c'è un centro di trasmissione radio, ogni apparecchiatura ha un certificato EMC dalla fabbrica.)
Condizioni di temperatura e umidità
6. Risultato del test ESD, i risultati della valutazione sono suddivisi nelle seguenti quattro categorie.
- Prestazioni normali entro l'ambito tecnico specificato dal produttore o dall'utente.
- La funzionalità o le prestazioni risultano temporaneamente ridotte, ma l'EUT può ripristinarsi autonomamente una volta cessata la molestia, senza la necessità dell'intervento dell'operatore.
- Perdita temporanea della funzionalità o delle prestazioni, ma è necessario l'intervento dell'operatore per tornare alla normalità.
- Riduzione o perdita di una funzione che non può tornare allo stato normale a causa di danni all'hardware o al software o di perdita di dati.
Poiché l'attrezzatura non è un'attrezzatura di supporto vitale, i risultati dei primi due elementi sono accettabili e gli elementi rimanenti sono inaccettabili. Vale a dire, se i risultati sono i primi due elementi, allora è considerato qualificato, altrimenti è non qualificato.
