1. Contesto
In un circuito, i transitori di commutazione (per interrompere il carico induttivo, il rimbalzo del contatto del relè, ecc.) solitamente interferiscono con altre apparecchiature elettriche ed elettroniche nello stesso circuito. Le caratteristiche di questo tipo di interferenza sono ampiezza elevata, breve tempo di salita, elevata frequenza di ripetizione e bassa energia. Gli impulsi stretti che appaiono in gruppi possono caricare la capacità del dispositivo semiconduttore, il che può causare errori del circuito o del dispositivo quando accumulati in una certa misura. Per simulare l'effetto di tale interferenza sull'apparecchiatura, vengono condotti test EFT (transitori elettrici veloci)/burst per testare la stabilità dell'apparecchiatura.
2. Panoramica
1) Il test EFT appartiene al campo EMS e riguarda gli effetti delle interferenze esterne sulle apparecchiature.
2) Il test dei transitori rapidi ripetitivi è un test con raffiche costituite da una serie di transitori rapidi, accoppiati alle porte di alimentazione, controllo, segnale e terra delle apparecchiature elettriche ed elettroniche.
3) La frequenza di ripetizione degli impulsi specificata da IEC/EN 61000-4-4 è 5 kHz e 100 kHz.
Quando la frequenza di ripetizione è 5 kHz, la durata del burst è 15 ms
Quando la frequenza di ripetizione è 100 kHz, la durata del burst è 0,75 ms

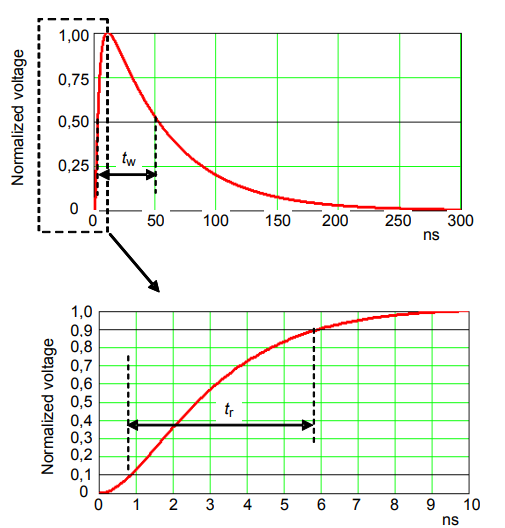

Forma d'onda ripetuta 5k e 100k, tempo di salita 5ns, larghezza di impulso 50ns.
4) Livelli di prova

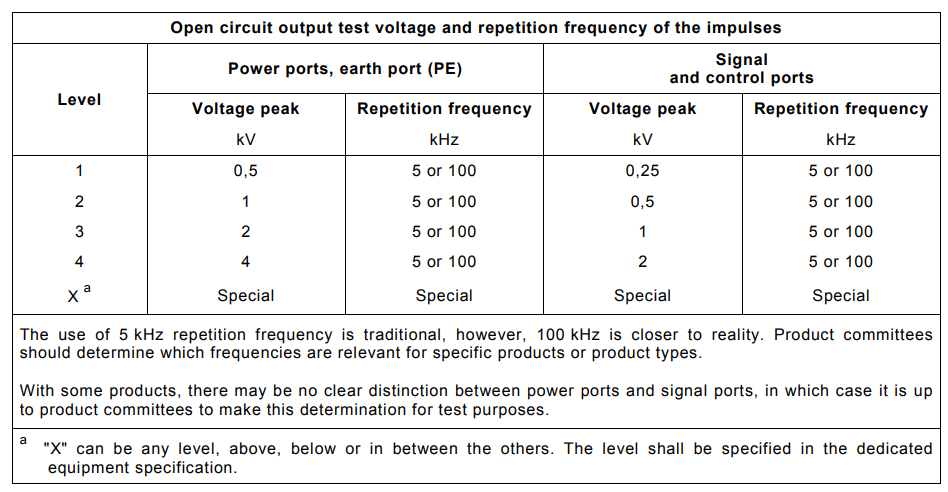

Livelli di prova preferiti per la prova dei transitori elettrici rapidi, applicabili alle porte di alimentazione, controllo, segnale e terra dell'apparecchiatura.
3. Configurazione tipica del test

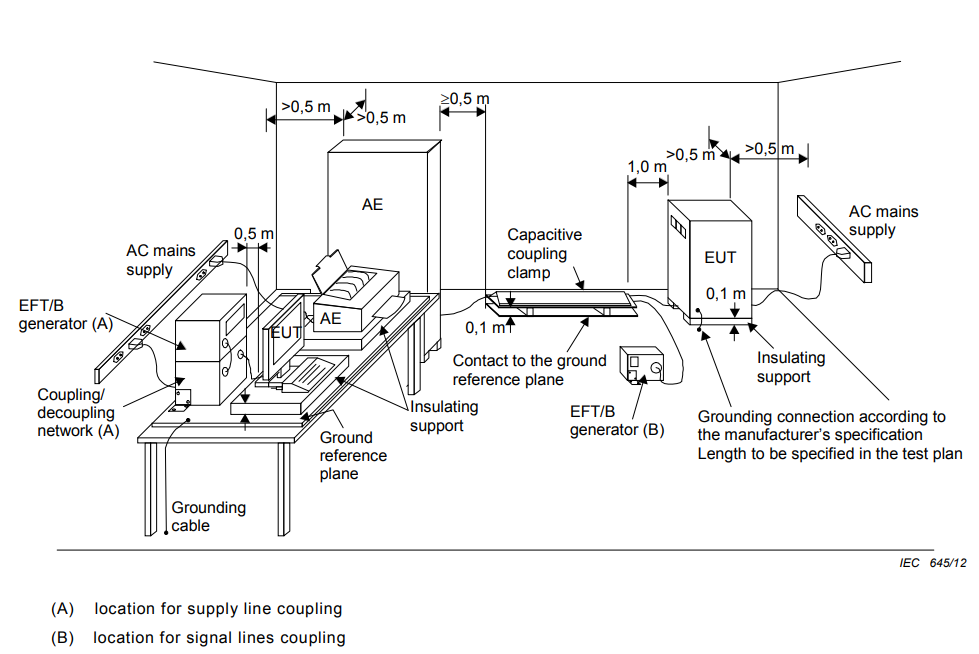

Configurazione di prova delle apparecchiature da tavolo e da pavimento per prove di tipo laboratorio:
1) Piano di riferimento a terra
2) Generatore EFT/burst
3) CDN (se applicabile)
4) Morsetto di accoppiamento capacitivo (se applicabile)
5) Supporto isolante
6) Cavo di messa a terra
4. Valutazione dei risultati dei test
I risultati dei test devono essere classificati in base alla perdita di funzionalità o al degrado delle prestazioni dell'EUT.
a) prestazioni normali entro i limiti specificati dal produttore
b) perdita temporanea della funzione o degradazione delle prestazioni che cessa dopo la cessazione del disturbo
c) perdita temporanea della funzionalità o degradazione delle prestazioni
d) perdita di funzionalità o degradazione delle prestazioni non recuperabile
La classificazione può essere utilizzata come guida dal produttore per aiutarlo a correggere e migliorare il prodotto.
